3. Collector (verdeel-unit)
3. Verdeler
Bij vloerverwarmingssystemen wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming. Bij al deze systemen blijft het principe van stralingswarmte hetzelfde, maar het verschil zit in de temperatuur van het aangevoerde water waarvan het systeem gebruik maakt.
HT-systemenWe spreken van hoogtemperatuur- of HT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 65 °C en 90 °C ligt. Als vloerverwarming wordt aangesloten op een CV-systeem met een hoge aanvoertemperatuur, dan worden hiervoor mengcollectoren met een circulatiepomp toegepast. LT-systemenWe spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 30 °C en 65 °C ligt. Hierbij wordt onderscheid gemaakt tussen open LT-systemen (< 45 °C ) en LTV-systemen (< 65 °C). In de meeste gevallen wordt hierbij verwarmd met een (hybride) warmtepomp of een CV-ketel met een aanvoertemperatuur van maximaal 65 °C. Blok- en stadsverwarmingAls vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden hiervoor ook mengcollectoren met een circulatiepomp toegepast. Deze collectoren zijn in dit geval voorzien van een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour) om aan de eisen van stadsverwarming te voldoen. |
 |

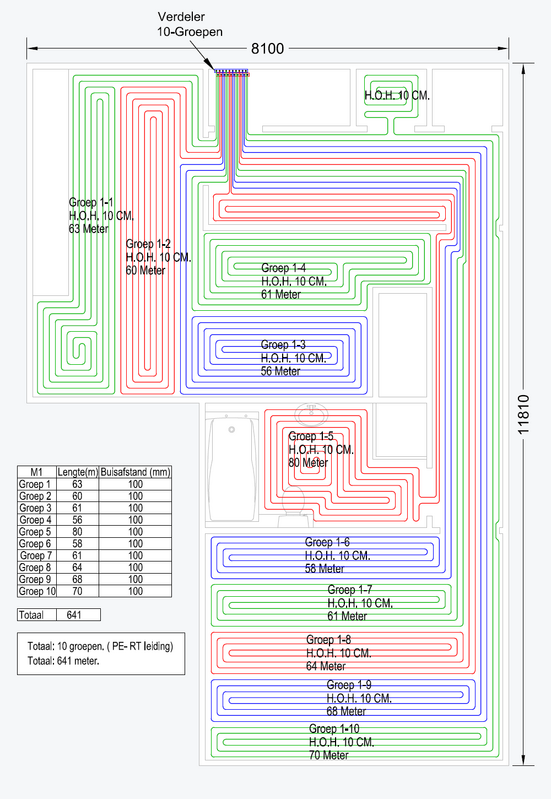

3.1. Locatie van de verdeel-unit
Daarnaast willen wij u adviseren om de collector op een plaats te hangen die gemakkelijk te bereiken is als er in de toekomst onderhoudswerkzaamheden nodig mochten zijn. 3.2. Ophangen van de collector

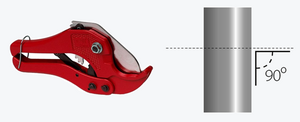

3.3. Buizen monteren op de collector
|
De vloerverwarmingsbuizen worden met behulp van euroconus-aansluitkoppelingen op de verdeel-unit gemonteerd.
Deze klemkoppelingen bestaan uit 3 onderdelen en worden op de volgende manier aangesloten;
 Schroeffitting |
 Klemring |
 Tule |
1. |
Schuif de schroeffitting over het uiteinde van de buis. | |
| 2. |
Bevestig de klemring op het uiteinde van de buis. |
||||
| 3. |
Druk de tule in de opening van de buis. |
||||
| 4. |
Schuif de schroeffitting vervolgens over de klemring en tule en draai deze in één beweging vast |
||||
| 5. |
Draai de fitting vervolgens met behulp van een steeksleutel aan totdat deze goed vastzit |
 |
N.B. | Draadnippel in de collector (buitendraad van de buisaansluiting waarop de koppeling bevestigd wordt) tegenhouden om torderen te voorkomen! |
van onze specialisten? Heeft u vragen of wilt u meer informatie?
3.4. Collector-kenmerken en appendages
3.4.1. Mengcollectoren met circulatiepomp
| We spreken van hoogtemperatuur- of HT-systemen als de aanvoertemperatuur vanuit de CV-ketel of warmtebron tussen de 65 °C en 90 °C ligt. In de meeste gevallen zijn dit standaard ketels in woningen en gebouwen waar naast vloerverwarming ook gebruik gemaakt wordt van radiatoren. Wanneer vloerverwarming wordt aangesloten op een CV-systeem met een hoge aanvoertemperatuur, dan worden hiervoor mengunits met een circulatiepomp toegepast. |
-
3.4.1.1. HT-verdeler Basis Staal
-
3.4.1.2. HT-verdeler Compact Stalen Front
-
3.4.1.3. HT-verdeler Professional Kunststof
3.4.2. Hydraulisch actieve LTV-collectoren met circulatiepomp
Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur vanaf 45 °C, dan worden hiervoor in de meeste gevallen inregelbare LTV-collectoren (met een circulatiepomp) toegepast. Bij dit soort systemen is de aanvoer-temperatuur vaak té hoog om direct de vloer in te laten, maar té laag om gebruik te maken van een standaard mengcollector. Een LTV-collector is daarom voorzien van een inregelventiel, waarmee deze verdeel-unit geschikt is voor laagtemperatuurverwarmings-bronnen.
-
3.4.2.1. LTV-verdeler Compact Stalen Front
-
3.4.2.2. LTV-verdeler Compact RVS Front
3.4.3. Open collectoren (zonder pomp)
| Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoer-temperatuur van maximaal 45 °C, dan worden hiervoor in de meeste gevallen open collectoren (zonder pomp) gebruikt. Bij dit soort laagtemperatuur-systemen zorgt de pomp van de primaire warmtebron voor de circulatie van aanvoerwater door het CV-systeem én door de vloer. Om ervoor te zorgen dat er een optimale doorstroming is, dienen open verdeel-units aangesloten te worden op een aanvoerleiding met een inwendige diameter van minimaal 20mm. |
-
3.4.3.1. Open verdeler Professional RVS
-
3.4.3.2. Open verdeler Premium RVS
-
3.4.3.3. Open verdeler Premium Kunststof
3.4.5. Stad-/blokverwarming-collector met circulatiepomp
Als vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden ook hiervoor mengcollectoren toegepast. Deze verdeel-units zijn voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt. De ingestelde temperatuur wordt hierbij bereikt door aanvoerwater te mengen met (afgekoeld) retourwater uit de vloer. Daarnaast zijn deze mengcollectoren voorzien van een terugslagklep en een temperatuur-retourbegrenzer om aan de eisen van stadsverwarming te voldoen.
-
Stadswarmte-verdeler Professional Kunststof
3.4.4. Regelaars met circulatiepomp voor open collectoren

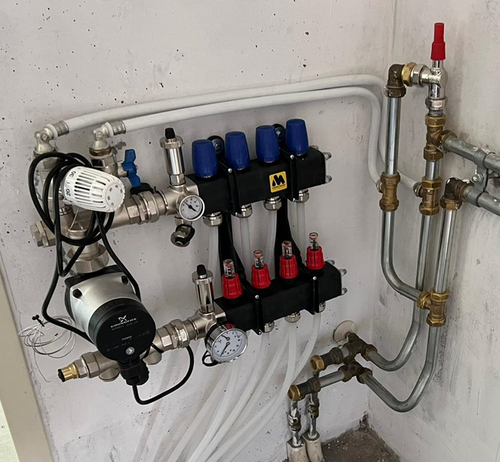

Mocht u in de (nabije) toekomst overstappen op een warmtebron met een lage aanvoertemperatuur, maar op dit moment nog gebruik maken van een traditioneel systeem, dan kunt u ervoor kiezen om een open collector met pompregelaar te installeren.
Deze meng-unit kan (tijdelijk) op de open collector worden aangesloten om de aanvoertemperatuur vanuit de warmtebron "terug te mengen" naar een temperatuur die geschikt is voor vloerverwarming.
-
3.4.4.1. Pompregelaar voor HT-systemen
-
3.4.4.2. Pompregelaar voor stadsverwarming
De warmtebron
bepaalt het
type verdeler
De verdeler moet zijn afgestemd op de warmtebron die
de woning verwarmt. Zo wordt bij een warmtepomp
een andere verdeler gebruikt dan bij een CV-ketel.
