SlimFit-systeem, 14mm hoog

SlimFit-systeem: Kunststof montagesysteem voor 12mm buis

Het MAGNUM SlimFit-systeem bestaat uit kunststof bevestigingselementen die eenvoudig aan elkaar kunnen worden geklikt.  In deze elementen van het SlimFit systeem wordt een vloerverwarmingsbuis met een diameter van 12mm vastgezet en met een opbouwhoogte van slechts 14mm is dit systeem uitermate geschikt voor renovatieprojecten. Daarnaast kan het SlimFit-systeem eenvoudig worden toegepast voor zowel vloer- als wandverwarming.

SlimFit-systeem: lage opbouw van vloerverwarming (14mm)

Door de systeemhoogte van slechts 14mm is dit SlimFit-systeem zeer geschikt voor renovaties, waarbij weinig opbouwhoogte beschikbaar is.
Wanneer dit SlimFit-systeem voor vloerverwarming gebruikt wordt, dan worden de buizen verwerkt in een egalisatiemortel van circa 17mm tot 22mm hoog.  Een ander bijkomend voordeel is dat er, na volledige installatie met spanningsvrije egaline, een volledig geëgaliseerde ondervloer ontstaat, waarover vrijwel elke soort vloerafwerking geplaatst kan worden.

Verder kan het SlimFit-systeem gebruikt worden voor zowel hoofd- als bijverwarmingssystemen en ook heeft dit systeem een zeer snelle opwarmtijd omdat de buizen vrijwel direct onder de (vloer-) oppervlakte liggen.

Vloeropbouw en installatie van SlimFit-systemen

Zorg voor een droge en stofvrije ondervloer en breng een primer aan om te zorgen voor goede hechting van de egalisatiemortel aan de bestaande ondervloer of tegelvloer wanneer het systeem volledig geïnstalleerd is.

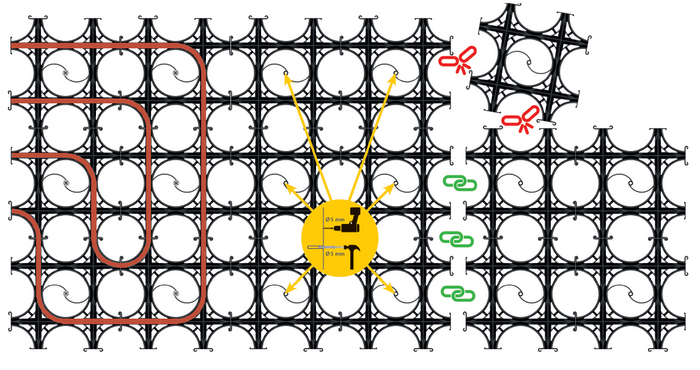

Op de bestaande ondervloer bevestigd u vervolgens de kunststof elementen waarin de vloerverwarmingsbuizen bevestigd worden. Deze elementen kunnen eenvoudig aan elkaar vast geklikt worden en kunnen met schroeven en pluggen of een sterke spuitlijm worden bevestigd aan de ondervloer.

Nadat de elementen op de volledige vloer bevestigd zijn, klikt u de 12mm vloerverwarmingsbuizen hierin vast. Als u het volledige systeem heeft geïnstalleerd, werkt u het geheel af met een spanningsvrije egaline. Door de open structuur van de SlimFit-elementen is er een optimale hechting met de ondervloer. Zeker wanneer hierop eerst een primer is aangebracht.

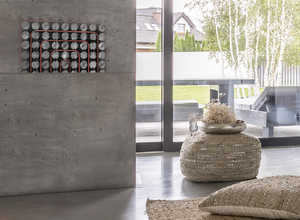

Wandverwarming met behulp van het SlimFit-systeem

Naast vloerverwarming kan het SlimFit-systeem ook worden toegepast voor wandverwarming. De kunststof elementen worden hierbij met behulp van pluggen en schroeven op een (bestaande) wand bevestigd en vervolgens kan de stuclaag hierover worden aangebracht.

Wat het systeem hierbij uniek maakt, is dat de kunststof bevestigings-elementen van het systeem als wapening van het stucwerk zullen dienen.
Ook bij deze manier van installeren kan het SlimFit -systeem gebruikt worden voor zowel hoofd- als bijverwarmingssystemen.

Wandverwerking van SlimFit-systemen

Zorg ook bij toepassing van wandverwarming voor een droge en stofvrije ondergrond en breng een primer of voorstrijk aan om te zorgen voor goede hechting van de stuclaag aan de bestaande achterwand wanneer het systeem volledig geïnstalleerd is.
Op de wand bevestigd u vervolgens de kunststof elementen waarin de vloerverwarmingsbuizen bevestigd worden.
Nadat de elementen bevestigd zijn, klikt u de 12mm vloerverwarmingsbuizen hierin vast en nadat u het volledige systeem heeft geïnstalleerd, brengt u de stuclaag aan.


Kunststof SlimFit-elementen

Universeel te gebruiken kunststof element voor 12mm verwarmingsbuis
Afmetingen per element: 0,75m² (100cm x 75cm)
Aanpaspunten: element is om de 25cm x 25cm op maat te maken
Bestelhoeveelheden: per 5 stuks (3,75 m²)
Buisafstand: 12,5cm


Geschikte (egalisatie-) mortels

Verpakking van 25kg per stuk
(verbruik bij het SlimFit-systeem is circa 1 zak per m²).

De verwerkingstijd is circa 10 minuten per 1m².

Vloer voorafgaand aan egaliseren behandelen met een vloerprimer

Vloeropbouw

A.          B. C. D. E. F.

Ondervloer Vloerprimer Kunststof SlimFit-element Verwarmingsbuis (12mm) Egalisatie-mortel Vloerafwerking

Wandopbouw

1.          2. 3. 4. 5.

Achterwand Voorstrijkmiddel Kunststof SlimFit-element Verwarmingsbuis (12mm) Stuclaag

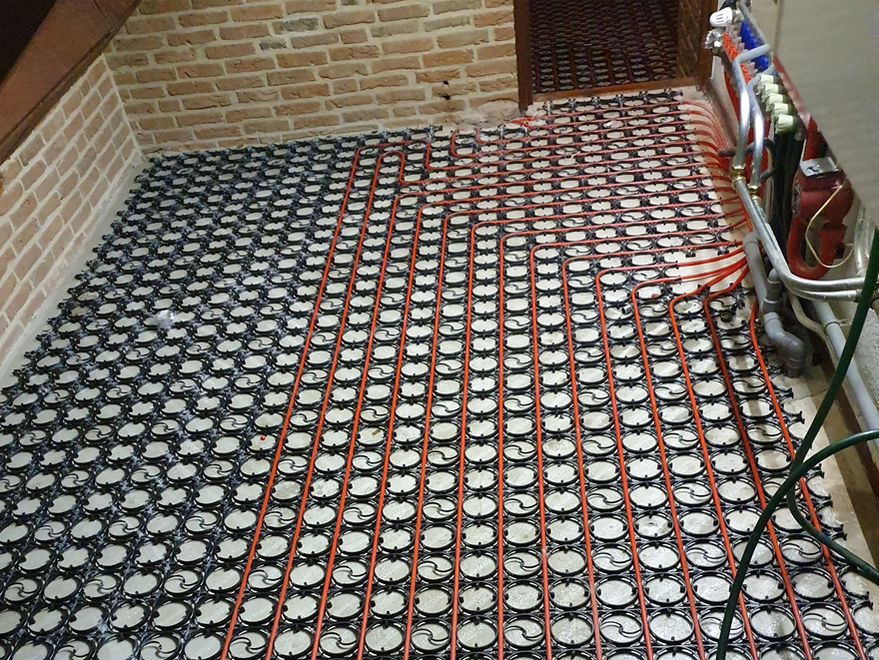

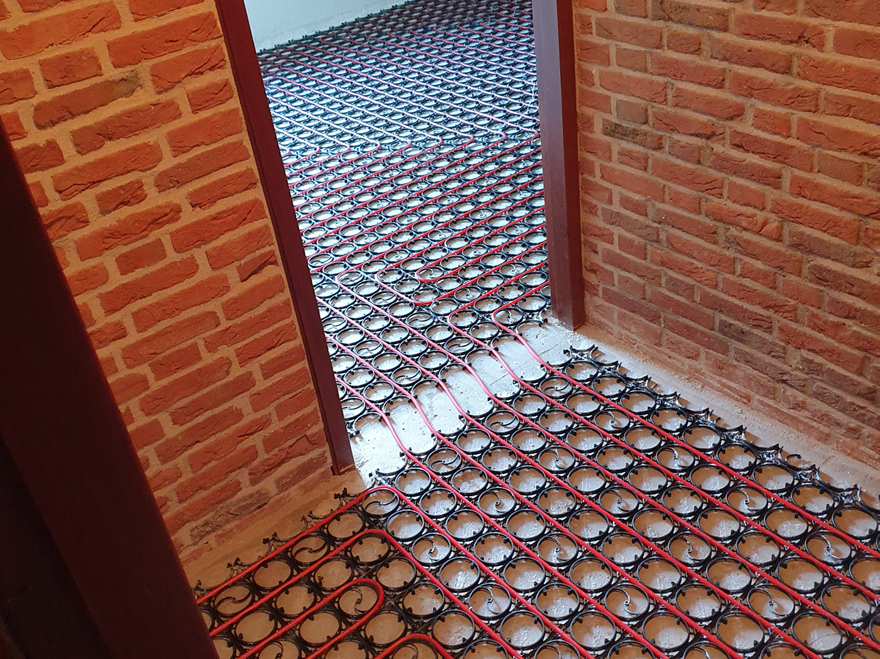

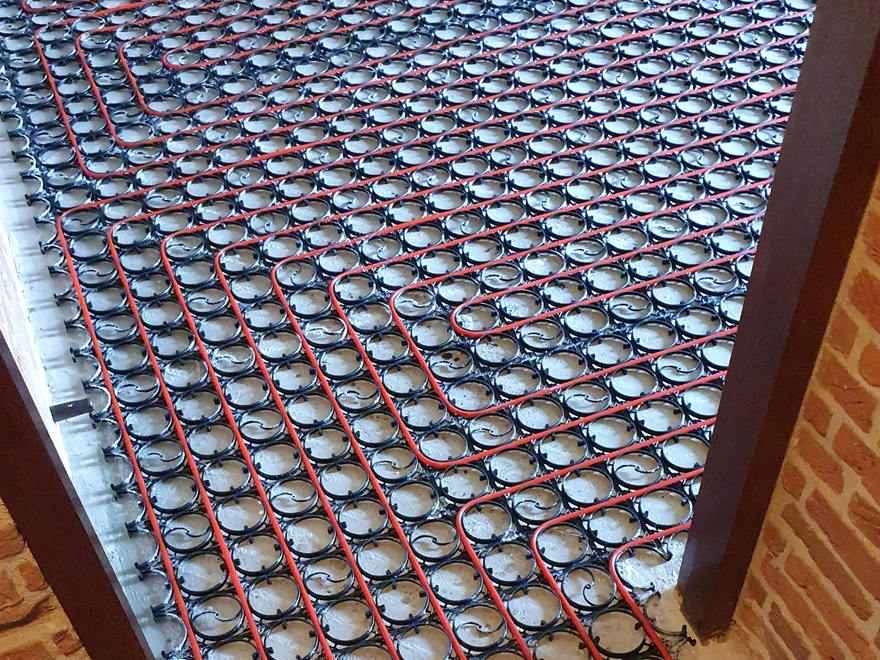

Installatie-afbeeldingen
