DBS14-systeem, 25mm

DBS14 Droogbouw-installatie

Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan biedt een droogbouw-installatie uitkomst. Dit systeem bestaat uit geprofileerde EPS-isolatieplaten waarop aluminium of stalen warmte-spreidingsprofielen worden geplaatst.

Installatie met het 25mm droogbouwsysteem en 14mm buizen

Bij deze manier van vloerverwarming installeren, worden de buizen met behulp van 25mm EPS-isolatieplaten en stalen warmtespreidingsprofielen rechtstreeks op de ondervloer bevestigd.
De EPS platen zijn geprofileerd en worden voorzien van de stalen profielen. In deze profielen wordt een vloerverwarmingsbuis met een diameter van 14mm vastgeklemd.

EPS-isolatieplaten (DBS14 droogbouw-systeem)

Afmetingen: 0,75m² per isolatieplaat (100cm x 75cm)
Aantal stuks per doos: 10 platen (7,50m²)
Buisafstanden: 125mm (hoofdverwarming)
Maximale buislengte: 100m

Aluminium Omega-profielen (DBS14-systeem)

Afmetingen per profiel: 1000mm x 120mm
Warmtegeleiding: 200 W/mK
Benodigde aantallen: circa 8 profielen per m²

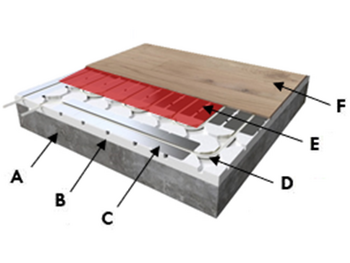

Vloeropbouw

A.          B. C. D. E. F.

Ondervloer Droogbouw-isolatieplaat Warmtespreidingsprofielen Vloerverwarmingsbuis (14mm PE-RT) HeatFoil (geluidsreducerende onderfolie)) Vloerafwerking*

Droogbouwsystemen en vloerafwerking

Vloerafwerking als parket, laminaat en hout kan in veel gevallen meteen over het droogbouw-systeem gelegd worden.
Om contactgeluid tussen de warmtegeleidingslamellen en de vloerdelen te voorkomen, is het aan te raden om eerst een warmtedoorlatende en geluidsreducerende ondervloer-folie op het systeem te leggen (zoals bijvoorbeeld HeatFoil van Unifloor - Underlay Systems).

*) Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden.
Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard- of Jumpax-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt.
Tegelvloeren (of overige vloerafwerking die een bouwkundige ondervloer vergt) kunnen ook niet direct over dit systeem geplaatst worden. Wanneer u kiest voor plavuizen of tegels, dan moeten er eerst Fermacell- of Knaufplaten op het systeem geplaatst worden met een minimale dikte van 25mm.
Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.

Installatie-afbeeldingen
