2.4.3. HeatBoard E-systeem voor zwevende vloerafwerking

HeatBoard E is een droogbouw-systeem dat bestaat uit isolatieplaten van 12 mm of 32 mm dik. Deze platen zijn geprofileerd en voorzien van een aluminium toplaag. In de uitsparingen van de platen wordt een verwarmingskabel van 7 mm vastgeklemd.

De isolatieplaten van het systeem kunnen als puzzelstukken aan elkaar worden gelegd. Door de slimme vorm haken de platen stevig in elkaar en daarnaast zijn ze eenvoudig op maat te snijden met een hobbymes.
Hierdoor kan de gehele vloer zonder kieren en openingen worden afgedekt.
Via een gepatenteerd productieproces worden de EPS-schuimpanelen met de voorgevormde aluminium platen verlijmd. Hierdoor verkrijgt het HeatBoard-systeem een contact over de gehele vloer en, in tegenstelling tot vergelijkbare producten, biedt het zelfs in de bochten een maximale warmteoverdracht.
De warmteoverdracht van de elektrische kabel wordt hierdoor optimaal benut.

MAGNUM HeatBoard E

Doordat de isolatieplaten van het HeatBoard-systeem als puzzelstukken aan elkaar vastgezet worden, is het installeren van dit systeem vrij eenvoudig. Wees tijdens het installeren wel voorzichtig met scherpe voorwerpen die de verwarmingskabel of de systeemplaten kunnen beschadigen.

1.		Bepaal de plaats waar de thermostaat moet komen, plaats een standaard elektra inbouwdoos met een minimale diepte van 50 mm. Bij voorkeur op ongeveer 1.40 m hoogte i.v.m. bedieningsgemak. Frees de benodigde sleuven uit en monteer inbouwdoos, elektrabuis en vloersensorbuis. Start vervolgens met het leggen van de HeatBoard-isolatieplaten.

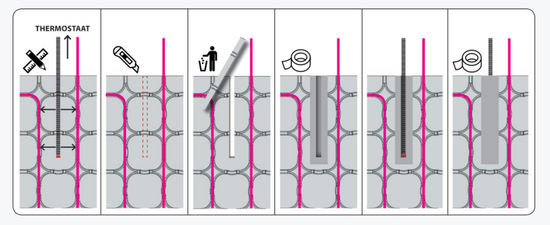

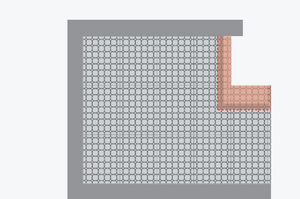

		Snijd vanuit de muur een sleuf van ongeveer 1 cm breed en 50 cm lengte tussen 2 kabelgeleiders uit de HeatBoard-systeemplaat voor plaatsing van de vloersensorbuis. Verwijder het restmateriaal en plak in de overgebleven sleuf een strook van de meegeleverde aluminium tape. Knip de sensorbuis op maat, voer de sensor in en dop deze af met het meegeleverde dopje. Plaats de sensorbuis in de zojuist uitgesneden sleuf en tape deze vast met aluminium tape voor een optimale temperatuurregistratie. LET OP: Sensor nooit in de buurt van een (verborgen) radiatorleiding plaatsen!


2.		Breng de isolatieplaten aan op de ondervloer door deze aan elkaar te haken met behulp van de daarvoor bestemde uitsparingen. Wees tijdens het installeren voorzichtig met scherpe voorwerpen die de verwarmingskabel kunnen beschadigen. De kabel dient tussen én na iedere arbeidsgang gecontroleerd te worden met een multimeter en de gemeten waardes moeten worden ingevuld op de middenpagina van de meegeleverde handleiding. Meet tussen de weerstandsdraden en gebruik de tabel die u terugvindt in de handleiding om de juiste Omhse waarde te bepalen. De Ohmse waarde mag hierbij maximaal 10% afwijken. Meet ook tussen de weerstandsdraad en de aardmantel. Bij deze meting mag de meter niet uitslaan, mocht dit wel het geval zijn dan contact opnemen met de fabrikant.


		Begin vanuit de thermostaat en zorg dat de onzichtbare overgang (aangegeven door de markering) in de vloer ligt. Vervolgens kunt u de verwarmingskabel in de voorgevormde kabelgeleiders duwen. De kabel dient volledig in de vloer te worden verwerkt en mag nooit worden ingekort!



3.		Als de verwarmingskabel volledig is verwerkt, kan de meegeleverde viltlaag worden aangebracht. Zorg ervoor dat het complete systeem ermee wordt afgedekt. Hierna kan de gekozen afwerkvloer worden aangebracht. Wees tijdens het verwerken en andere werkzaamheden voorzichtig met scherpe voorwerpen die de verwarmingskabel kunnen beschadigen.

4.		Voor montage of demontage van de thermostaat altijd de elektriciteit in de meterkast uitschakelen. Controleer met behulp van een spanningsmeter of de stroom is afgesloten. Sluit de HeatBoard-kabel aan op de thermostaat en verbind deze vervolgens met het elektriciteitsnet. Volg de instructies van de fabrikant en zorg ervoor dat alles correct is aangesloten.

Systeemeigenschappen

Systeemsoort	HeatBoard-kabel
Systeemtype	Droogbouw
Systeemhoogte	12 mm of 32 mm
Systeembreedte	vanaf 20 cm
Min. installatiehoogte	12 mm of 32 mm
Installatie	Op bestaande ondervloer
Vermogen	100 W/m²

Geschikt voor sanitaire ruimte(s)	X

Mogelijke vloerafwerking ;
- tegels / plavuizen	X
- PVC-stroken	V (i.c.m. vloerplaten)
- marmoleum / linoleum	V (i.c.m. vloerplaten)
- kliklaminaat	V
- parket / hout	V
- gietvloer	X

Keuring	CE, VDE
Garantie	2 jaar
