2 Groeps Set

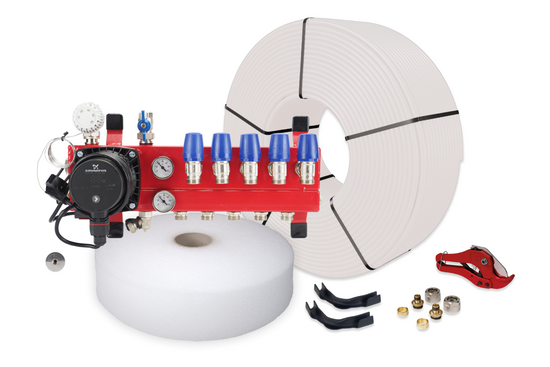

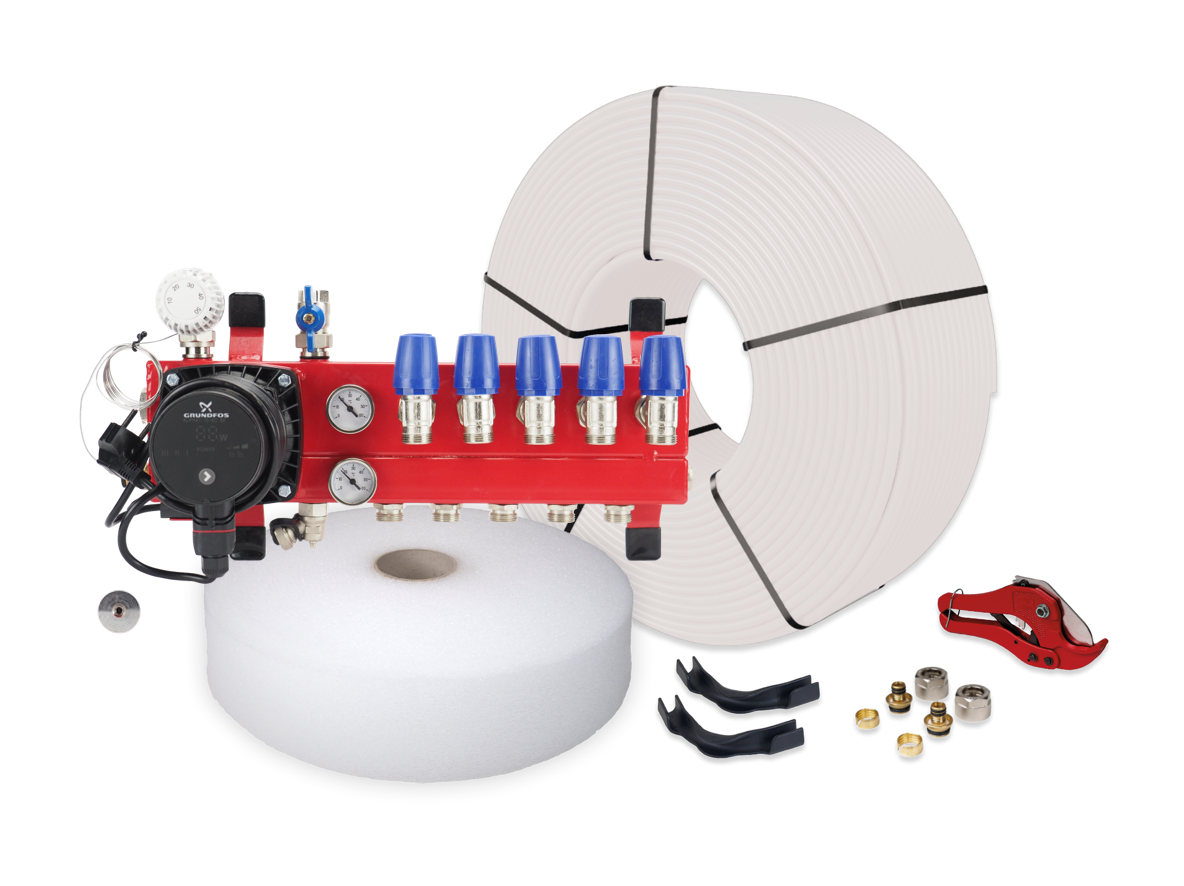

Vloerverwarming set bestaat uit;

1 x stalen LTV-front verdeler, 2 groeps;

• gemaakt van 3mm dik koker materiaal met een sterke poedercoating
• inregelventiel voor laagtemperatuur-trajecten
• zeer stille energiezuinige Grundfos ALPHA2 L-pomp
• dubbel instelbare groepsafsluiters met M30-draad (waarop actuators geplaatst kunnen worden)
• primaire aansluiting 1/2"
• groepsaansluitingen 3/4" euroconus

2 x 2 euroconus 16mm aansluitkoppelingen
2 x PE-RT-verwarmingsbuis, 16mm / 100 meter
1 x randisolatie, 5mm / rol 25 meter
4 x 90° bochtondersteuning

Vloeroppervlaktes

Deze set is geschikt voor de volgende vloeroppervlaktes;

• tot maximaal 20m² hoofdverwarming, 100mm buisafstand
• tot maximaal 30m² bijverwarming, 150mm buisafstand

Indien gewenst kunnen grotere oppervlaktes (bij)verwarmd worden door een grotere buisafstand aan te houden.

Set-inhoud naar wens aanpassen

Aansluitkoppelingen en vloerverwarmingsbuis

De 5-laags PE-RT buis van 16mm uit de set is tegen een meerprijs aan te passen naar een 5-laags PERT-AL-PERT buis met aluminium tussenlaag of tegen een minderprijs naar 5-laags PE-RT buis van 14mm. Wanneer u hiervoor kiest dan wordt de meerprijs hierbij automatisch verrekend. Mocht u de set willen bestellen met een buis van 14mm, vergeet dan niet om ook de aansluitkoppelingen aan te passen.

Artikelnummer: SET02LTV

Beschikbare 2-groeps LTV-verdeler

• primaire aansluiting 1/2"
• groepsaansluitingen 3/4" euroconus
• voorzien van thermostaatknop met capilaire voeler
• maximaalbeveiliging geïntergreerd in het aansluitsnoer van de pomp
• geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
• inregelventiel voor actieve werking bij lagere aanvoertemperaturen

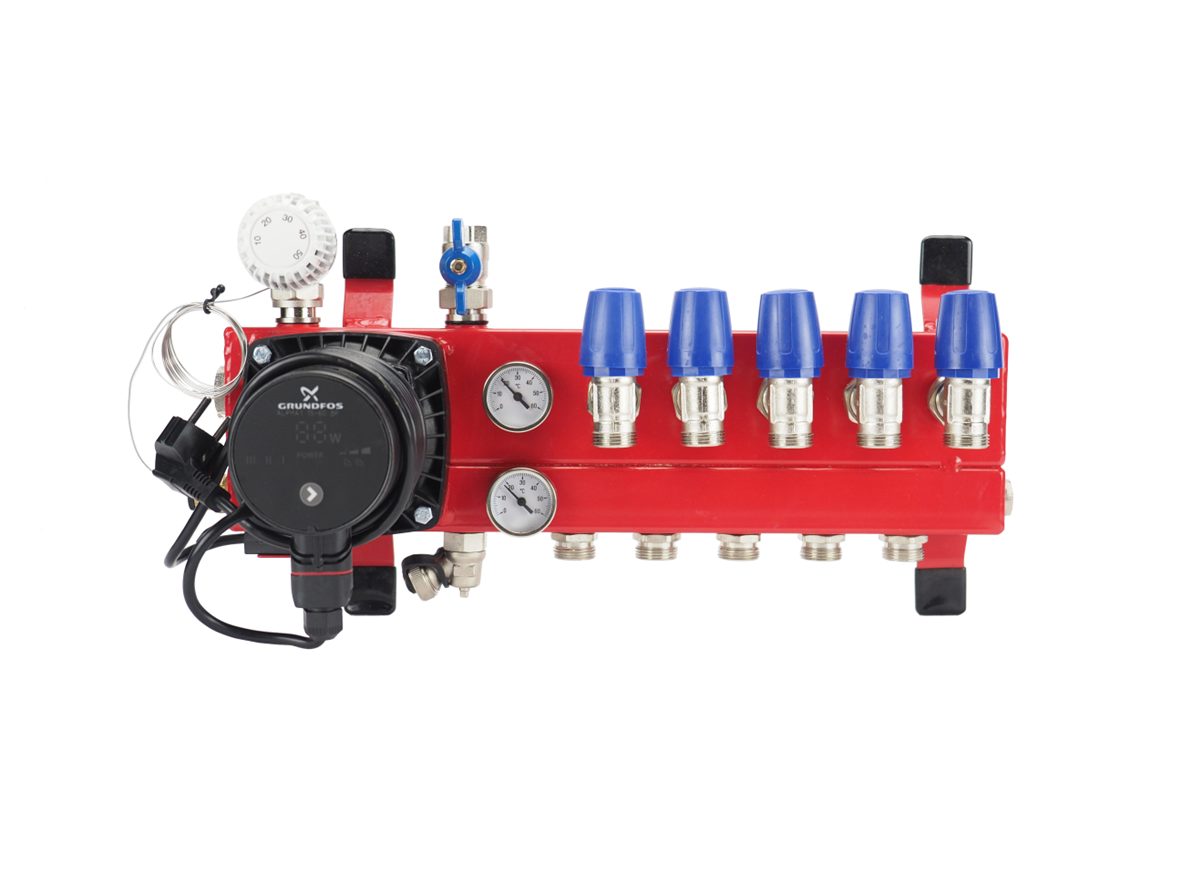

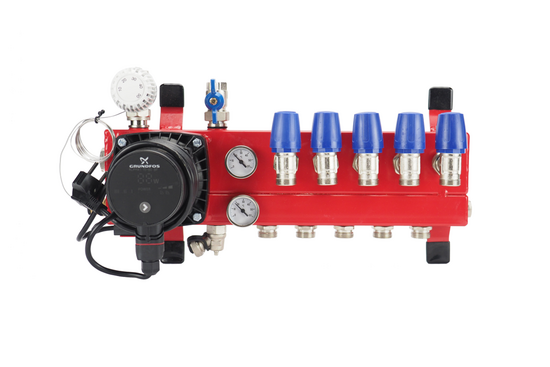

Compact Stalen Front LTV-Verdeler
	gemaakt van 3mm dik koker materiaal met poedercoating zeer stille energiezuinige Grundfos ALPHA2 L pomp handmatige ontluchting
	Lengte (mm) Hoogte (mm) Diepte (mm)	365 235 210

Principeschema

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.   Inregelventiel

5.    Vloerverwarmingsgroepen

6.    Afsluiter
